簡單介紹

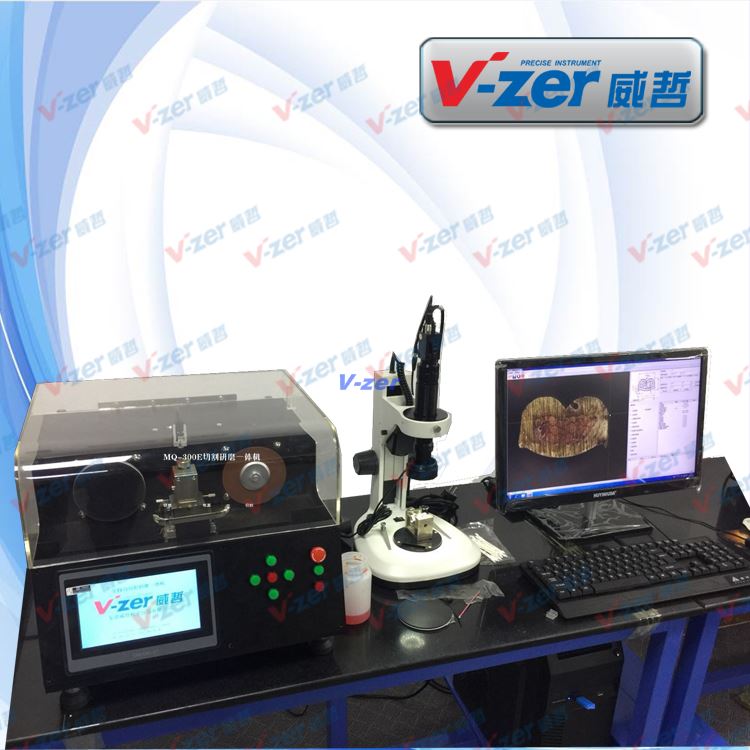

東莞威哲精密儀器有限公司推出最新款自動端子截面分析儀，此款線束端子剖面分析儀采用七寸觸摸屏界面，智能切割及研磨，保證切割及研磨的平穩性，大大減少人員操作誤差及時間。只需要輸入產品直徑，一鍵切割研磨。
特點：
1.使用雙導軌，保證安裝精度.
2.電機采用臥式安裝，保證旋轉的偏擺小。
3.激光紅外線對位，保證快速對準切割位置。
4.可選移動XY工作平臺帶360度旋轉臺 ，方便端子截面取樣。
5.增加排水系統，便于清潔機臺 。
6. 夾具前置，便于安裝及調節。
7.觸發式開關，保證人員安全。
8.魔術貼砂紙，快捷更換。
9.采用300萬像素千兆網工業相機，可高清動態采集圖片。
10. 內置測量標準的分析軟件，快捷快速導出報告。
11.使用七寸觸摸系統，智能切割程序
12.多達30組程序保存
13。增加按鍵操作，延長使用壽命。
一、 主要技術指標
1、切割模塊
范圍: 0.01mm2 到 70.00mm2 (? 0.10mm - ? 10.00mm)
?? 轉速: 2800 rpm
?? 切割速度: 自動可調
?? 切割輪: φ110 x 0.5 xφ20mm
2、打磨模塊
?? 速度: 1400 rpm
?? Z 微調范圍： 0.0mm 到 20.0mm（自動可調）
?? 魔術貼研磨砂紙：100mm 1000# 2000#（可選）
3、蝕化部分
?? 專業端子截面清洗液
?? 腐蝕時間: 5 到 30 sec
4、圖片攝取分析部分
?? 300萬像素 GigE千兆網工業相機
?? 高品質，低失真的卡位鏡頭
?? 標準放大倍數： 約10-110x左右（選配附加鏡可達20-220X）
?? 齒間倍數： 0.7X,1x, 2x, 3x, 4x, 4.5X
?? 標準觀測范圍： 0.01mm2 到 50.00mm2
?? 超亮的白色LED 光源可調節控制
5、分析及存檔部分
V3.2版測量 軟件，包括壓縮比等在內的增強型測量工具。
6、電源
?? 230 VAC, 50Hz, 600 w
7、體積和重量
?? 重量: 約30 kg
?? 體積: 500mm (長) x 350mm (寬) x 350mm (高)
8、軟件功能:
壓縮比,線束數量,、壓接高度、壓接寬度、 截面面積,支撐高度,支撐角度,毛刺寬度,毛刺高度 等
二、 設備標準配置
1. 自動切割研磨機 1臺
2. 300萬千兆網工業相機 1套 （或按客戶要求選裝）
3. 百萬像素等級0.7X -4.5X可變倍工業鏡頭 1套
4. LED雙光源可調支架 1套
5. LED可調表面光 1套
6. 端子專用夾具 1個
7. 110*0.5mm超薄進口切割片 5 張
8. 1000# / 2000# 魔術貼研磨砂紙 30張
9. 250ml端面腐蝕專用清洗液 1瓶
10. 無塵棉簽 5包
11. 端子截面分析專用測量軟件 1套
12. 高精度光學玻璃校正塊 1片
13. 切割片更換扳手 2把
14. 不銹鋼廢料收集盤 1個
15. 除塵小毛刷 1把
16. 軟件說明書 1本
17. 端子行業標準 （電子版） 若干
三、售后服務及承諾
1 設備進廠驗收要求
1.1對設備進行外觀目視檢查，核對實物和裝箱單是否一致。
1.2對設備進行通電檢查,以驗證功能是否正常。
1.3安裝調試，進行功能測試，整套儀器可以實現壓接件的切割、打磨、腐蝕、顯微成像和軟件分析，并生成測試報告，且測試報告中至少包含空隙率計算、壓接高度、壓接寬度、截面面積等指標。
2 質量保證
2.1 提供設備一年免費保修期(包括零、配件的產品質量問題)。
2.2 如產品出現質量問題，在48小時之內到用戶方維修。
2.3 設備進廠后15個工作日內，供貨方負責對買方的設備操作人員進行技術業務培訓。要求對該設備基本原理、技術性能和正確操作使用進行系統性培訓，確保買方的人員能熟練使用和應用該設備。
2.4買方在設備使用過程中遇到技術問題或疑難問題時，供貨方能及時予以指導，并提供不定期的技術培訓。
2.5 保修期后，提供該設備的終身維修服務。
