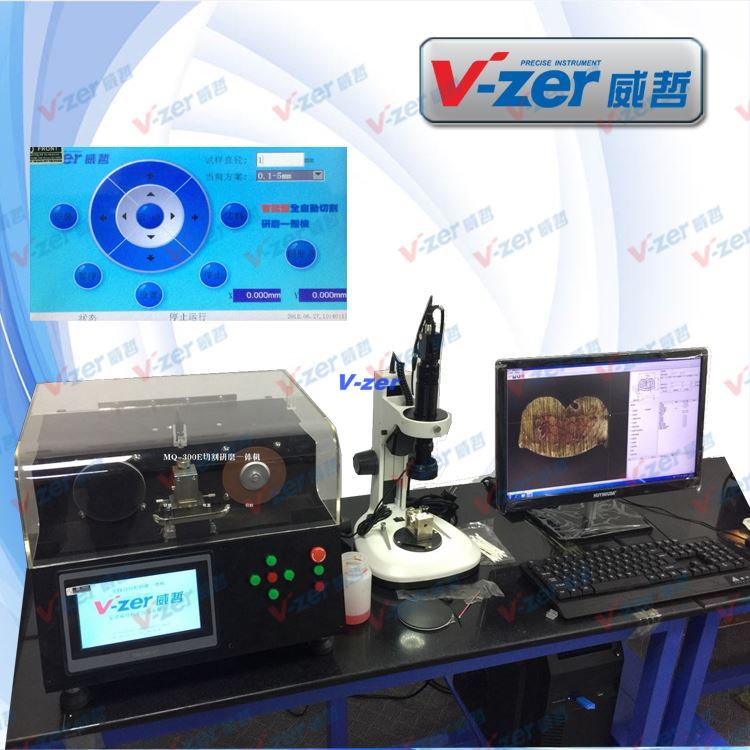

東莞威哲精密儀器有限公司推出最新款自動端子截面分析儀，此款線束端子剖面分析儀采用七寸觸摸屏界面，智能切割及研磨，保證切割及研磨的平穩性，大大減少人員操作誤差及時間。只需要輸入產品直徑，一鍵切割研磨。
特點：
1.使用雙導軌，保證安裝精度.
2.電機采用臥式安裝，保證旋轉的偏擺小。
3.激光紅外線對位，保證快速對準切割位置。
4.可選移動XY工作平臺帶360度旋轉臺 ，方便端子截面取樣。
5.增加排水系統，便于清潔機臺 。
6. 夾具前置，便于安裝及調節。
7.觸發式開關，保證人員安全。
8.魔術貼砂紙，快捷更換。
9.采用300萬像素千兆網工業相機，可高清動態采集圖片。
10. 內置測量標準的分析軟件，快捷快速導出報告。
11.使用七寸觸摸系統，智能切割程序
12.多達15組程序保存
13。增加按鍵操作，延長觸屏使用壽命。
-
主要技術指標
1、切割模塊
范圍: 0.01mm2 到 50.00mm2 (? 0.10mm - ? 8.00mm)
?? 轉速: 2800 rpm
?? 切割速度: 自動可調
?? 切割輪: φ110 x 0.5 xφ20mm
2、打磨模塊
?? 速度: 1400 rpm
?? Z 微調范圍： 0.0mm 到 20.0mm（自動可調）
?? 魔術貼研磨砂紙：100mm 1000# 2000#（可選）
3、蝕化部分
?? 專業端子截面清洗液
?? 腐蝕時間: 5 到 30 sec
4、圖片攝取分析部分
?? 300萬像素 GigE千兆網工業相機
?? 高品質，低失真的卡位鏡頭
?? 標準放大倍數： 約10-110x左右（選配附加鏡可達20-220X）
?? 齒間倍數： 0.7X,1x, 2x, 3x, 4x, 4.5X
?? 標準觀測范圍： 0.01mm2 到 50.00mm2
?? 超亮的白色LED 光源可調節控制
5、分析及存檔部分
V3.2版測量 軟件，包括壓縮比等在內的增強型測量工具。
6、電源
?? 230 VAC, 50Hz, 600 w
7、體積和重量
?? 重量: 約30 kg
?? 體積: 500mm (長) x 350mm (寬) x 350mm (高)
8、軟件功能:
壓縮比,線束數量,、壓接高度、壓接寬度、 截面面積,支撐高度,支撐角度,毛刺寬度,毛刺高度 等
-
設備標準配置
-
自動切割研磨機 1臺
-
300萬千兆網工業相機 1套 （或按客戶要求選裝）
-
百萬像素等級0.7X -4.5X可變倍工業鏡頭 1套
-
LED雙光源可調支架 1套
-
LED可調表面光 1套
-
端子專用夾具 1個
-
110*0.5mm超薄進口切割片 5 張
-
1000# / 2000# 魔術貼研磨砂紙 30張
-
250ml端面腐蝕專用清洗液 1瓶
-
無塵棉簽 5包
-
端子截面分析專用測量軟件 1套
-
高精度光學玻璃校正塊 1片
-
切割片更換扳手 2把
-
不銹鋼廢料收集盤 1個
-
除塵小毛刷 1把
-
軟件說明書 1本
-
端子行業標準 （電子版） 若干
三、售后服務及承諾
-
設備進廠驗收要求
1.1對設備進行外觀目視檢查，核對實物和裝箱單是否一致。
1.2對設備進行通電檢查,以驗證功能是否正常。
1.3安裝調試，進行功能測試，整套儀器可以實現壓接件的切割、打磨、腐蝕、顯微成像和軟件分析，并生成測試報告，且測試報告中至少包含空隙率計算、壓接高度、壓接寬度、截面面積等指標。
2 質量保證
2.1 提供設備一年免費保修期(包括零、配件的產品質量問題)。
2.2 如產品出現質量問題，在48小時之內到用戶方維修。
2.3 設備進廠后15個工作日內，供貨方負責對買方的設備操作人員進行技術業務培訓。要求對該設備基本原理、技術性能和正確操作使用進行系統性培訓，確保買方的人員能熟練使用和應用該設備。
2.4買方在設備使用過程中遇到技術問題或疑難問題時，供貨方能及時予以指導，并提供不定期的技術培訓。
2.5 保修期后，提供該設備的終身維修服務。
