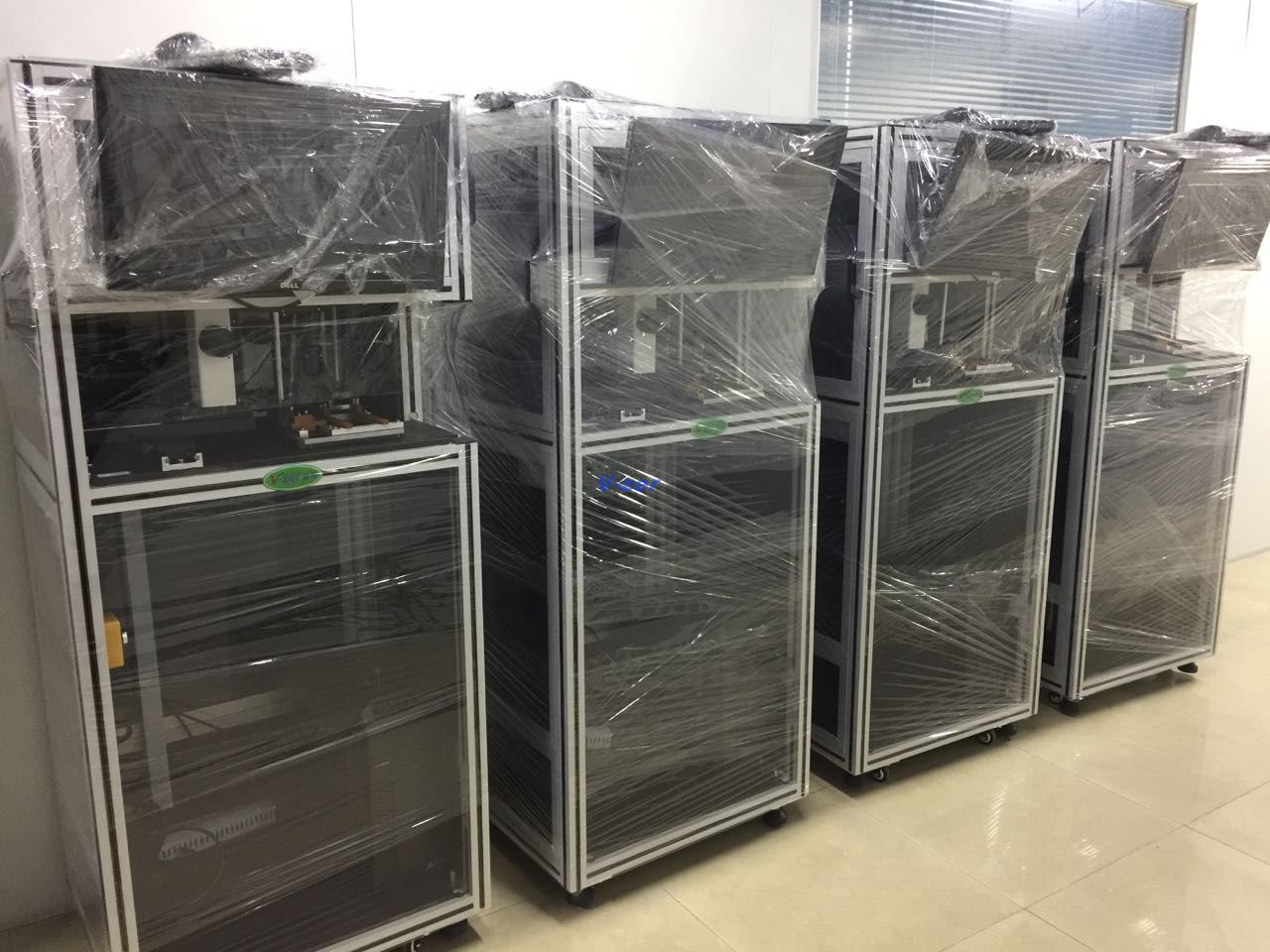

東莞威哲精密儀器有限公司，應客戶訂制，成功交貨多鏡頭一鍵式影像尺寸快速測量儀，該精密測量儀器可用于在線生產中的產品尺寸測量，測量時間可小于2秒，例如手機貼合中的偏位尺寸測量，手機玻璃的長寬測量，手機外框，中框的尺寸測量。
|
產品型號 |
V-QC3 |
|
最大視野 |
約14×18㎜ |
|
測量精度 |
±10μm（標準塊測量） |
|
重復精度 |
±2μm（標準塊測量） |
|
電源 |
220V 50HZ |
|
設備重量 |
150KG |
|
設備尺寸 |
580㎜×680㎜×1700㎜ |
|
軟件 |
Inspectacle 1.0 |
|
測量時間 |
＜5秒（100個尺寸） |
|
判斷輸出 |
PASS FALL NULL(外加語音輸出) |
|
工作環境 |
25℃±2℃ 20％-80％ RH |
|
軟件 基本功能 |
點,線,圓,圓弧,角度,距離 |
|
軟件 輔助功能 |
相交,平行,平分,垂直,相切 |
|
軟件 幾何公差 |
位置公差,形位公差,尺寸公差 |
