東莞威哲精密儀器有限公司,自主研發一款針對易損傷,不能接受外力的產品的非接觸圓度測量儀.該產品接受客戶訂制.
非接觸圓度測量儀主要由高精度對射激光,高精度電動伺服旋轉工作臺,大理石基臺,大理石立柱,測量軟件,電腦系統等構成.
激光可固定,或可升降.(依客戶要求)立品放置于旋轉工作臺上,旋轉速度穩定.旋轉工作臺帶動工作旋轉,激光捕捉數據,根據旋轉角度綜合而來的數據擬合圓度.
也可升級為圓柱儀,
以下為激光的功能介紹.

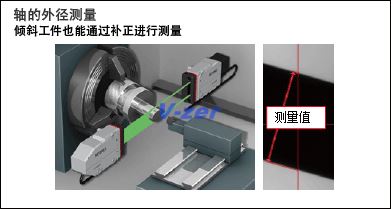

傾斜的工件也能穩定測量
傾斜的工件也能穩定測量
因為識別工件的狀態、補正測量值，所以不會因傾斜產生誤差。

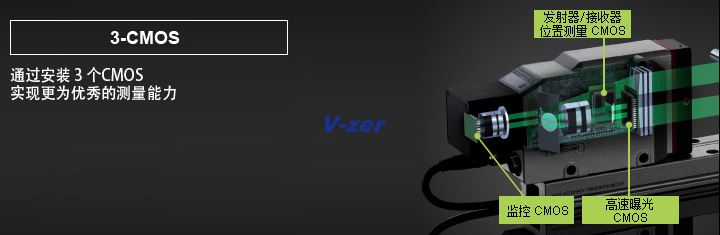

監控 CMOS

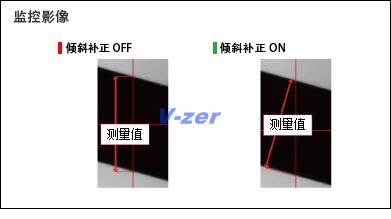

傾斜補正功能
利用監控CMOS拍攝的圖像，識別工件的傾斜。因為根據角度對測量值進行補正，所以可進行正確測量。同時，可在計算機軟件上用圖像確認拍攝的狀態，任何人都能安心進行測量。

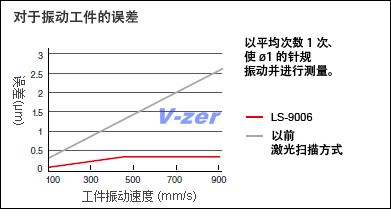

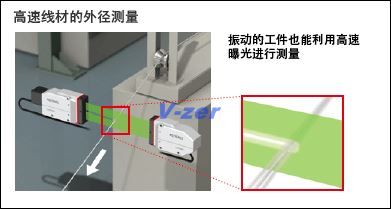

工件振動也能穩定測量
工件振動也能穩定測量
因為進行高速曝光，所以即使工件振動也能切實拍攝目標物，進行正確測量。
高速曝光 CMOS
16000 次/秒的高速采樣
通過將測量CMOS的外圍電路單芯片化，大幅提高了S/N比，實現了高速采樣。例如，能以約 1 mm的間距測量輸送速度為1000 m/分鐘的工件。此外，也可穩定測量高速振動的工件。

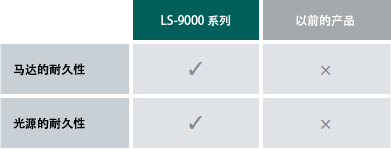

實現 [高耐久度] 的技術
大幅削減維護工序
無需進行激光器、馬達的維護。也可大幅削減全面檢修的次數。

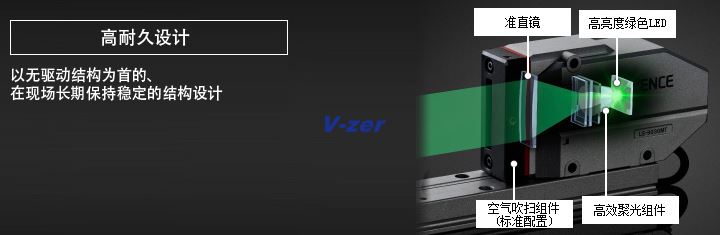

高亮度綠色LED x 高效聚光組件

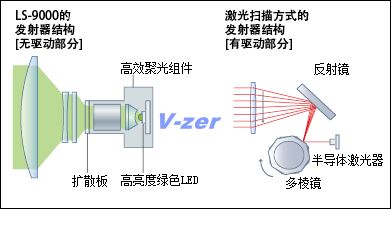

實現獨創的“ 無驅動結構”
光源采用無斑點的高亮度綠色LED。此外，通過獨創的光學設計，在維持高亮度的同時，成功產生了平行的穿透光。與激光掃描方式全然不同，實現了無驅動結構。

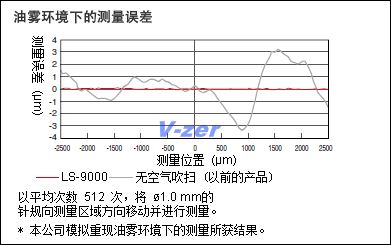

即使有水、粉塵也能穩定測量
因為不存在水、粉塵的侵入和污損導致的不穩定因素，所以測量值長期穩定。

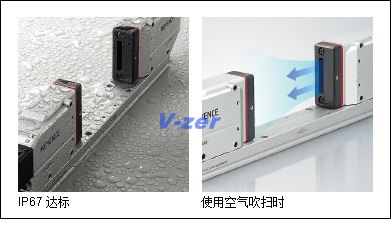

IP67結構 x 空氣吹掃組件
非常理想的環境適應性設計
環境適應性標準的 IP67 達標。同時因標配空氣吹掃組件，可防止傳感器感測頭正面的污損。實現了在各類環境下，追求長期、穩定使用的環境適應性設計。

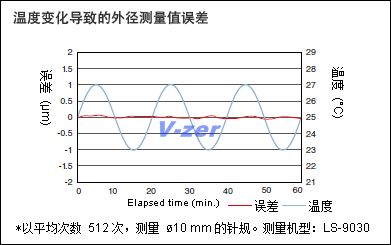

對沖擊、溫度變化適應性強
實現了對故障和測量值誤差成因的 “沖擊”、“溫度變化” 適應性強的設計。
拉模鑄造機殼 x 光學組件保護設計

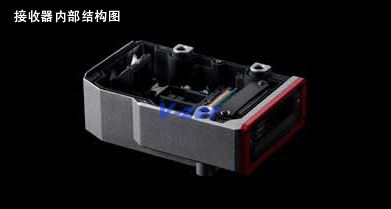

接收器內部結構圖
外側的拉模鑄造機殼與內側的光學組件各自獨立的結構，令沖擊和溫度變化由外側的機殼吸收，從而保護內部的光學組件。抗沖擊性能方面，IEC 68-2-29 (15 g/6 ms) 達標。 非接觸圓度測量儀非接觸圓度測量儀
