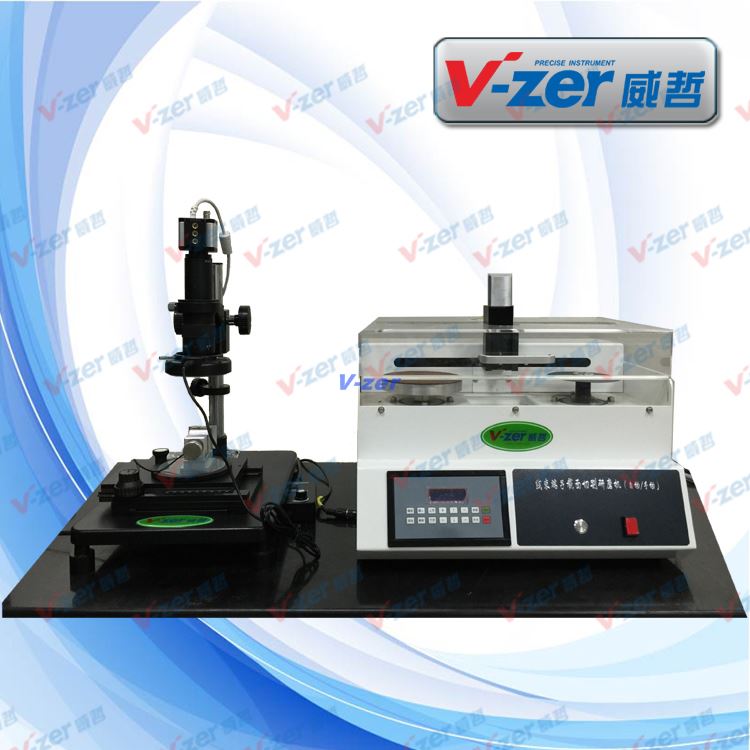

MQ-500E全自動端子截面分析儀

1. 簡單介紹
      MQ-500E端子截面分析儀是針對線束行業品質檢驗而專門研發的一款精密檢測分析設備，整套線束斷面分析儀系統由端子切割研磨一體設備、日本進口光學采樣、腐蝕清洗、斷面圖像采集系統、線束端子圖片測量分析等系統組成，采用切割研磨一體式設備，最新專利技術，切割與研磨一次性完成，完全保證了端子的平整度要求。我司原采用的切割研磨分體機設備已更新（切割完畢后取下夾具放至研磨設備研磨并不能保證端子的平整都及無法精確確定研磨的精度）。全套檢測系統可在5分鐘內完成一個端子的處理分析，極大地提高了端子斷面品質檢驗的速度。操作簡單方便、快捷，采用進口高清的圖像采集系統、精確的測量分析為您的生產保駕護航。

2. 主要技術指標

   1、切割模塊

   范圍: 0.13mm² 到 70.00mm² (? 0.50mm - ? 10.00mm)

   ??  轉速: 2800 rpm

   ??  切割速度: 自動切割

   ??  切割輪: φ110 x 0.5 xφ20mm

   2、打磨模塊

   ??  轉速: 1400 rpm

   ??  Z 微調范圍： 0.0mm 到 10.0mm

   ??  特殊材質的砂紙外徑：120mm  1200#  (2000#   2500#可選)

   3、蝕化部分

   ??  專業端子截面清洗液

   ??  腐蝕時間: 5 到 30 sec

   4、圖片攝取部分

   ??  高品質，低失真的卡位鏡頭

   ??  放大倍數： 0.75x, 1x, 1.5x, 2.0x, 2.5x, 3.0x, 3.5x, 4.0x, 4.5x,

   ??  齒間倍數： 0.7X,1x, 2x, 3x, 4x,

   ??  觀測范圍： 1.2mm 到 8.2mm (X-方向)

   ??  超亮的白色LED 光源可調節控制

   5、分析及存檔部分

   日本高像素500萬攝像頭，及最新V3.1版測量 軟件

   ??  包括壓縮比等在內的增強型測量工具。

   6、電源

   ??  230 VAC, 50Hz, 600 w

   7、體積和重量

   ??  重量: 約30 kg

   ??  體積: 500mm (長) x 350mm (寬) x 350mm (高)

   8、軟件功能:

    壓縮比,線束數量,包卷率,空隙率計算、壓接高度、壓接寬度、 截面面積,支撐高度,支撐角度,毛刺寬度,毛刺高度 等

3. 設備配置

1. 全自動切割打磨儀器1臺。

2. 端面分析儀器1套。

3. 圖片攝取部分。

4. 分析及存檔部分。

5.  軟件（定制）。

6. 贈送配件包含：5張切割輪、10張打磨砂紙、250ml腐蝕液、5包無塵棉簽。

1. 技術資料

1. 裝箱單

2. 中文說明書1套，包含操作、維護及基本原理等。

3. 產品合格證或出廠檢驗報告。

   五、售后服務及承諾

1. 設備進廠驗收要求

   1.1對設備進行外觀目視檢查，核對實物和裝箱單是否一致。

   1.2對設備進行通電檢查,以驗證功能是否正常。

   1.3安裝調試，進行功能測試，整套儀器可以實現壓接件的切割、打磨、腐蝕、顯微成像和軟件分析，并生成測試報告，且測試報告中至少包含空隙率計算、壓接高度、壓接寬度、截面面積等指標。

2 質量保證

2.1 提供設備一年免費保修期(包括零、配件的產品質量問題)。

2.2 如產品出現質量問題，在48小時之內到用戶方維修。

2.3 設備進廠后15個工作日內，供貨方負責對買方的設備操作人員進行技術業務培訓。要求對該設備基本原理、技術性能和正確操作使用進行系統性培訓，確保買方的操作人員能熟練使用和應用該設備。

2.4買方在設備使用過程中遇到技術問題或疑難問題時，供貨方能及時予以指導，并提供不定期的技術培訓。

2.5 保修期后，提供該設備的終身維修服務。
