在線高速輪廓尺寸檢測儀
產品型號：VzerQM系列
結合日本技術開發出在線高速輪廓尺寸檢測儀。該檢測儀將測量速度提升到另一境界，將優于市場上的一鍵測量儀和一鍵式影像測量儀。通過使用4 個處理器并列處理，實現了最快速處理能力1800 個/ 分鐘。對于要求全尺寸檢測，全產品檢測的企業工廠將是一大福音。東莞威哲精密儀器有限公司可以根據客戶要求在線訂制安裝，工業4.0時代來臨之即，就是需要達到產品自動檢驗，自動上料下料，判斷OK、NG。此檢測儀將減少你的人工，縮短你的生產時間，提升你的產品品質。為智能化車間承接關鍵一環。請來電訂制你的產線方案，13712365695何先生。
查看大圖- 產品介紹
- 相關產品
- 結合日本技術開發出在線高速輪廓尺寸檢測儀。該檢測儀將測量速度提升到另一境界，將優于市場上的一鍵測量儀和一鍵式影像測量儀。通過使用4 個處理器并列處理，實現了最快速處理能力1800 個/ 分鐘。對于要求全尺寸檢測，全產品檢測的企業工廠將是一大福音。東莞威哲精密儀器有限公司可以根據客戶要求在線訂制安裝，工業4.0時代來臨之即，就是需要達到產品自動檢驗，自動上料下料，判斷OK、NG。此檢測儀將減少你的人工，縮短你的生產時間，提升你的產品品質。為智能化車間承接關鍵一環。請來電訂制你的產線方案，13712365695何先生。
測量原理型號
VzerQM-006
VzerQM-040
VzerQM-065
測量范圍
?6 mm
?40 mm
?65 mm
最小檢測物體
0.04 mm
0.3 mm
0.5 mm
發射器/ 接收器距離
60 mm
180 mm
270 mm
光源
GaN 綠色LED
InGaN 綠色LED
測量位置精度
±0.5 μm *1
±2 μm *5
±3 μm *7
重復精度
±0.06 μm *2
±0.15 μm *6
±0.2 μm *8
采樣周期(觸發間隔)
5.5 ms（初始設置時為33 ms）*3
環境耐性
防護等級
IP64*4
環境溫度
0 至+ 50℃
相對濕度
35% 至 85%RH (無結露)
材料
鋁
重量
發射器
約 140 g
約 560 g
約 1280 g
接收器
約 340 g
約 720 g
約 1460 g
底座
約 220 g
約 630 g
約 1500 g
*1 測量區域2 mm x ?4 mm 的范圍內，測量本公司標準對象物（校正玻璃刻度尺）的寬度時產生的誤差
*2 當在測量區域中心測量本公司標準對象物（校正玻璃刻度尺）的寬度，而平均測量次數設置為16、平均1.3 mm 生產線時±2σ 的值
*3 測量范圍最小時，其他為初始設置
*4 連接器部分除外
*5 當在測量區域10 mm x ?26 mm 的范圍內測量本公司標準對象物（校正玻璃刻度尺）的寬度時產生的誤差
*6 當在測量區域中心測量本公司標準對象物（校正玻璃刻度尺）的寬度，而平均測量次數設置為16、平均8 mm 生產線時±2σ 的值
*7 當在測量區域20 mm x ?40 mm 的范圍內測量本公司標準對象物（校正玻璃刻度尺）的寬度時產生的誤差
*8 當在測量區域中心測量本公司標準對象物（校正玻璃刻度尺）的寬度，而平均測量次數設置為16、平均14 mm 生產線時±2σ 的值

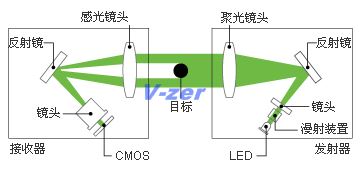

將綠色LED 光轉化為均一的平行光進行照射。檢測出二維CMOS 上受光的明暗投影，然后測量其尺寸和角度等。
無論穿過何處都可以測量的廣闊的高精度空間。
原理

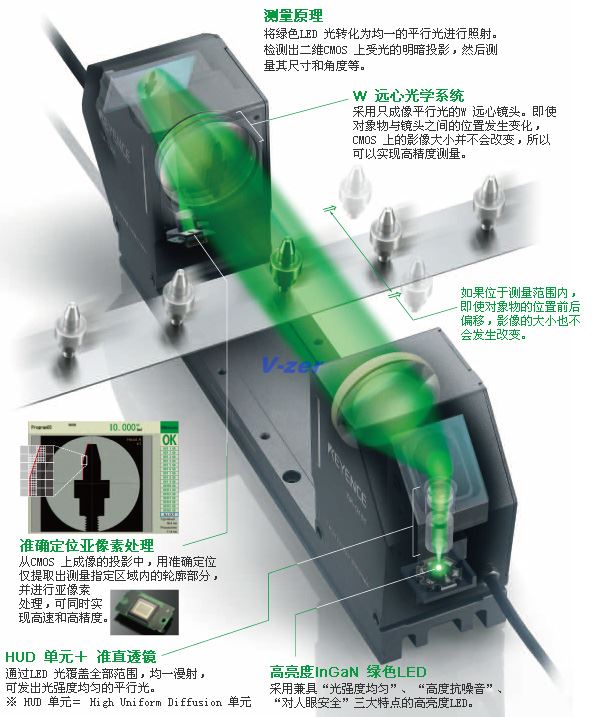

產品的光學系統采用了 綠色 LED 和遠心鏡頭，可保障 LED 光均勻照射到目標物上。
2 可檢測出二維 CMOS 上接收到的光的明暗邊緣，實現多點測量。
而且本產品采用無馬達結構和長壽命光源，確保了產品的高耐久性。
正因為是二維才能實現
從“一點”上的測量，到“面”上的測量。
無需移動對象物，即可瞬間測量最外直徑和角度等。并且可以識別對象物的姿勢，通過自動校正進行正確的測量。另外，可以在區域內平均并抑制對象物表面粗糙而引起的差量，提高測量的可靠性。
高速生產線適用
新開發的HT 處理器。
新開發出高速二維處理專用的處理器。并且使用2 個高速演算 CPU 和圖像處理專用DSP。通過使用4 個處理器并列處理，實現了最快速處理能力1800 個/ 分鐘。
※ HT 處理器·······High Speed Two dimensional Processor
※ 1800 個／ 分鐘·····按照初始設置時觸發間隔約33 ms 計算
“高精度”、可靠性
高亮度LED 和W 遠心光學系統構成的高精度空間。
充分利用不受照明影響的透光型的特有優點，實現了重復精度±0.15μm。
