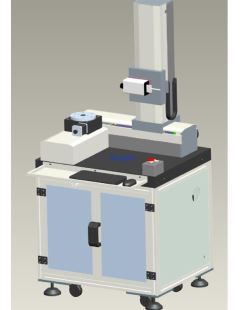

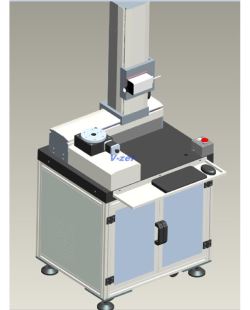

一、設備概述

本機通過非接觸式激光頭上下移動，移到產品所需測量的上，中、下位置，精密旋轉平臺帶動產品做回轉運動，編碼器觸發激光頭進行快速有效的掃描，將工件表面的特征抓取出來，獲得所需工件表面數據，軟件再進行后處理，得到所要的測量數據和圖形報告。

本機的具有以下特點：

1.非接觸式激光頭：高速度—3000點/S，高精度—2μm(16mm透鏡) ,高質量—0.1μm的重復精度(16mm透鏡)。

2.非接觸式激光頭具有獨特的濾光、采擷設計，可基本上不受環境光和產品材質(軟體)、顏色及表面質量(透明件與高反光件除外)影響的，Φ0.01mm細小的激光束(16mm透鏡)可以準確全面的采擷工件的每個細微特征，100%的反應工件的實際數據。

3.整個系統的運動驅動，移動量獲取，工件數據采集，數據處理，系統定標全部采用電腦控制。

4.X、Z兩軸導軌基面均采用雙零級花崗石，因而具有相同的溫度特性，剛性及穩定性更高，良好的抗時效變形能力，使整機精度長期保持穩定。

5.采用日本THK高精密絲桿/導軌傳動，使測量機運行平穩，定位精確，且壽命長。

6.采用日本MISUMI高精密旋轉平臺，保證產品的回轉精度。

7.X、Z、T軸均采用德國HEIDENHAIN高精度光柵和編碼器。

8.軟件為本公司自主開發，擁有獨立的知識產權，并可根據客制化的要求進行二次開發。

9.工作臺具備開敞的工件空間，裝夾工件及測量觀察都異常方便是，激光頭可以運動到工作空間的任意位置，極大的方便了測量。

10.本系統被廣泛應用于精密、細微零件的測量。

二、設備清單

1、主機機臺                                                                                           1臺

機臺行程(X,Y,T) ：200 mm×200 mm×360°

分辨率：0.001mm/0.01°

定位精度：U1＝(3＋L/200)μm

2、主機底座                                                                                           1臺

3、激光系統                                                                                           1套

激光頭：以色列OPTIMET高精度激光頭

控制器：以色列EC1000激光控制器

透鏡組：標配16mm,25mm兩組

4、控制系統                                                                                           1套

控制卡：DMC2410

5、驅動系統                                                                                           1套

驅動器：日本Panasonic伺服

6、軟件系統及加密狗                                                                            1套

7、計算機系統                                                            1套

主機

顯示器

鍵盤

鼠標

三、環境要求

電源：AC 220±10%V  50Hz

使用環境：溫度20±3℃

濕度35%-65%

四、安裝調試

負責測量機安裝調試及最終驗收。最終驗收標準根據公司出廠標準。

五、應用培訓

在現場進行為期1個工作日的應用操作培訓。

該培訓旨在對測量機系統操作人員提供使用培訓。參加該培訓人員一般要求具備計量基礎知識、計算機基礎應用。

六、保修期

安裝調試、驗收合格后，免費保修12個月，天然災害或人為操作不當引起之損壞不在保修范圍之內。保修期滿后負責終身長期按成本有償服務。
