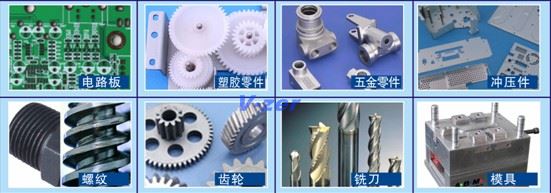

>>>儀器可測量的部分工件
>>>關鍵技術
三次元測量儀也叫三坐標測量機，三維坐標測量儀。是將被測物體置于三次元測量空間，可獲得被測物體上各測點的坐標位置，根據這些點的空間坐標值，經計算求出被測物體的幾何尺寸，形狀和位置。
基本原理就是通過探測傳感器（探頭）與測量空間軸線運動的配合，對被測幾何元素進行離散的空間點位置的獲取，然后通過一定的數學計算，完成對所測得點（點群）的分析擬合，最終還原出被測的幾何元素，并在此基礎上計算其與理論值（名義值）之間的偏差，從而完成對被測零件的檢驗工作。
|

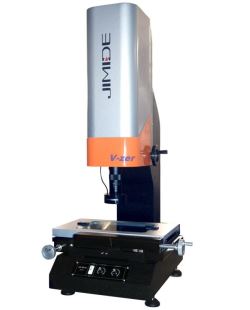

儀器型號
|
JIMIDE-1510T
|
JIMIDE-2010T
|
JIMIDE-3020T
|
|
|
|
工作臺
|
金屬臺面尺寸
|
354*228
|
404*228
|
506*356
|
|
|
|
玻璃臺面尺寸
|
210*160
|
260*160
|
350*280
|
|
|
|
運動行程
|
150*100
|
200*100
|
300*200
|
|
|
|
儀器重量(Kg)
|
100
|
150
|
200
|
|
|
|
外形尺寸
|
600*530*950
|
600*550*920
|
780*600*1060
|
|
|
|
Z軸升降行程
|
200mm
|
|
工作距離
|
92mm
|
|
X、Y、Z數顯解析度
|
0.0005mm
|
|
X、Y坐標示值誤差
|
≤(3+L/200)μm
|
|
影像系統
|
攝像機：彩色1/3"
CCD
變焦物鏡倍率：037~4.5X
視頻總倍率：30X~230X
物方視場：7~1.1mm
表面光源與透射光源均使用LED，亮度可調節
|
|
電源
|
AC180~360V
|
|
測量功能
|
采用英國Renishaw精密測頭，可測線、角、圓、圓心距、角度、高度、平面距、空間距、平整度、球體等
|
本公司所生產之三元次與同類產品相比，具有以下之特點：
幾何元素的測量，包括點、線、面、圓、球、圓柱、圓錐等等；
曲線、曲面掃描，支持點位掃描功能，IGES文件的數據輸出，CAD 名義數據定義、ASCII 文本數據輸入、名義曲線掃描、符合公差定義的輪廓分析。
形位公差的計算，包括直線度、平面度、圓度、圓柱度、垂直度、傾斜度、平行度、位置度、對稱度、同心度等等；
支持傳統的數據輸出報告、圖形化檢測報告、圖形數據附注、數據標簽輸出等多種輸出方式。
可選用接觸式或非接觸式測頭進行連續掃描。
