>>>產品用途及特點

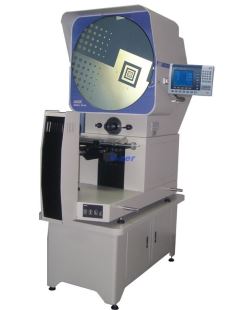

VZ-24大屏幕臥式投影儀是光、機、電一體化的精密高效測量儀器。它廣泛用于機械、儀表、電子、輕工等行業；院校、研究所以及計量檢定部門。本儀器能高效率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等各種工具、刀具和零件、以及端子、鐘表、金鋼石等。

    本產品光學系統質量優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%；坐標測量示值誤差可達（4+L/25）μM；配有專用微型打印機和腳踏開關，數據輸出和采樣十分方便。工件影像可以是全正像也可以為倒像。此投影儀Z軸升降采用導軌的傳送方法，提高了機身的穩定性及耐久性，投影儀成像清晰、放大倍率準確。

>>>儀器可測量的部分工件

>>關鍵技術

測量投影儀是將被測工件置于工作臺上，在透射或反射照明下，在透射光照明下，輪廓測量誤差小于0.08%；坐標測量示值誤差可達（3+L/200）μm,L為被測長度(單位:mm);儀器配有專用微型打印機和腳踏開關,數據輸出和采樣十分方便。它由物鏡成放大實像 (反像),并經光鏡反射于投影屏的磨沙面上，成像出一個與工件完全一樣的影像。

>>>儀器優點

本公司所生產之測量投影儀與同類產品相比，具有以下之特點：

1、 本儀器能高效地檢測各種復雜工件的輪廓和表面形狀如：樣板、沖壓件、凸輪、螺紡、齒輪、成形銑刀等各種工具、刀具和零件、以及端子、鐘表、金鋼石等。

2、 使用范圍更為廣泛，它廣泛應用于機械、模具、儀表、電子、輕工等行業，是計量室和生產車間不可缺少的一種計量檢定設備。

3、 儀器測量精度：（3+L/200）μm

4、 X，Y坐標數顯分辨率：0.0005mm

5、 數據處理系統：DP300 多功能數據處理系統，全中文顯示可做多點采樣，坐標旋轉，點、線、距離，角度檢測RS-232數據輸出，可顯示出測量圖形。

>>>產品規格及基本參數

>>>儀器配件

     A、投影屏

1、投影屏尺寸(MM)Φ615，采用日本光刻技術，刻有米字線。

2、投影屏旋轉范圍：0-360o

3、旋轉角度數顯分辨率：1′或0.01o，采用日本旋轉編碼器。

B、物鏡

C、數距處理系統

DP-300多功能數據處理系統，采用日本材料，全中文顯示，可做多點采樣、坐標旋轉、點、線、圓、距離、角度檢測RS-232數據輸出。

D、儀器照明:

透射照明采用德國歐司朗進口光源24V，150W，反射照明為21V/150W鹵素燈（帶照明光線）。

E、冷卻方式:

強制風冷（3軸流風扇）

F、儀器電源：

110V/220V（AC）50/60HZ，總功率400W

G、儀器尺寸：

長*寬*高（MM）：1611X761X1409

H、X,Y工作臺：

采用球墨鑄鐵鑄造、精密加工而成，采用特殊定型穩定化處理，大大提高測量精度與穩

定性。

I、傳動方式：

采用日本無牙光桿傳動。
