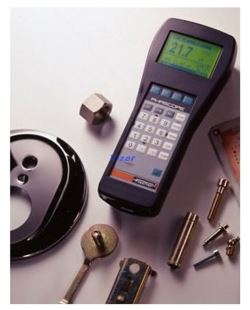

PHASCOPE PMP10是一款根據相位感度渦流方法快速，簡便和現場的測量鍍層厚度的手提式儀器。通過選擇合適的測量探頭，甚至可以達到非接觸式的測量。

取決于不同的測量探頭，儀器可以工作在60 kHz，240 kHz或1.25 MHz的頻率上。

有兩個主要的應用范圍
PHASCOPE PMP10:

       印刷線路板的銅鍍層厚度測量

       金屬鍍層在鐵，非鐵金屬或非導電部件上的厚度測量

印刷線路板的銅鍍層厚度測量
PHASCOPE PMP10適合于厚度測量：

       配合測量探頭ESD20Cu測量印刷線路板上覆銅板，即使在阻焊劑下的厚度。測量頻率工作在60 kHz或240 kHz上，允許根據當前的應用選擇最佳頻率。

       配合測量探頭ESL080測量印刷線路板上通孔內的銅壁厚度。

ESL080是一個針尖形狀的測量探頭，測量時需要插入通孔內 （左邊圖片）。一個外部的金屬護套保護測量線圈不受腐蝕和機械損壞。

這一獲得專利的測量探頭設計為感應出的渦流是沿著銅套管的縱向軸流動的。這樣銅板層的直徑就對測量沒有影響，環形圈的尺寸也只有很小的影響。

PHASCOPE PMP10用于印刷線路板上的校準需要一塊銅基準板以及校準板。數據能夠在選配的打印機上輸出。（左上角圖片）。

金屬鍍層在鐵，非鐵金屬或非導電部件上的厚度測量

為了達到這些應用需要以下的測量探頭：

       配合測量探頭ESD20Zn測量鋅，銅，鋁等鍍層在鋼或鐵上的厚度。尤其適合于在粗糙的表面測量。采用相位感度渦流方法允許非接觸式的測量，例如對于引線的測量。

       配合測量探頭ESD2.4測量鋅鍍層在較小的鋼部件上。由于它較小的測量面積以及相位感度渦流方法帶來的優點，使得對于不同幾何尺寸的部件不需要特別的校準。

       配合測量探頭ESD20Ni測量鋼或鐵部件上的電鍍鎳層。可以根據鎳層的厚度范圍選擇兩種不同的測量頻率（60 kHz或者 240 kHz）。
