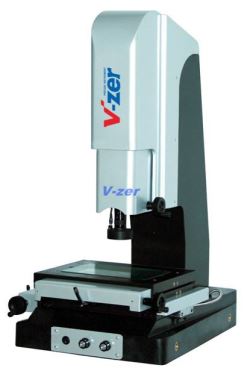

影像測量儀
產品型號：Vzer-5040
儀器測量功能：
新建文件、打開文件、保存文件、系統校正、測量線段長度、測量距離、測量圓、弧及兩圓偏心、畫線、圓、弧及線段之間垂直線、水平線、標注尺寸、自動尋邊。測量方便、繪圖簡單、精確度高、易學易懂、其軟件提供了多種輸出格式、將大量的測量數據以WORD、EXCEL格式做出統計報告進行分析、AUTOCAD中進行工程圖的設計。操作者對測量數據一目了然，大大提高工作效力。
查看大圖- 產品介紹
- 相關產品
- 產品詳細介紹二次元測量儀，影像測量儀適用于以二維測量為目的的一切應用領域，在機械、電子、儀表、塑膠等行業被使用。
儀器特點：
（1）高精度花崗巖底座，立柱及工作臺面保證極高的穩定性及剛性；
（2）精密級V型導軌，保證擁有極高的機械精度；
（3）靈敏可靠，并可快速移動；
（4）高品質光學系統和高分辨率CCD，確保擁有高品質的測量畫面；
（5）LED環形表面光源，表面光可升降，實現大角度照明；
（6）精密光學尺，分辨率為0.001mm，重復精密度為0.001mm；
（7）專業測量軟件,功能強大操作簡便；
（8）可選配RENISHAW或TASA接觸式探頭實現三維尺寸量測。
儀器測量功能：
新建文件、打開文件、保存文件、系統校正、測量線段長度、測量距離、測量圓、弧及兩圓偏心、畫線、圓、弧及線段之間垂直線、水平線、標注尺寸、自動尋邊。測量方便、繪圖簡單、精確度高、易學易懂、其軟件提供了多種輸出格式、將大量的測量數據以WORD、EXCEL格式做出統計報告進行分析、AUTOCAD中進行工程圖的設計。操作者對測量數據一目了然，大大提高工作效力。
儀器規格參數:型號 項目 經濟型 標準型 增強型 物鏡 國產普通0.7X-4.5X 國產高級0.7X-4.5X 世界知名品牌0.7X-4.5X 工業攝像機 國產1/3寸普通 國產1/3寸高級 世界知名品牌1/2寸高級 視場大小 1.6mm- 10.4mm 1.6mm - 10.4mm 2.4 – 15.6mm 影像品質 一般 好 優異 適用范圍 塑膠件，印刷字體，標簽對成像要求不高的產品 五金件，模具，微型器件 精密五金，模具 儀器型號 Vzer-1510 Vzer-2010 Vzer-2515 Vzer-3020 Vzer-4030 Vzer-5030 工作臺 金屬臺尺寸(mm) 354*228 460*230 450*280 510*290 606*466 700*450 玻璃臺尺寸(mm) 210*160 270*160 306*196 360*160 450*350 550*350 運動行程 (mm) 150*100 200*100 250*150 300*200 400*300 500*300 儀器重量( kg ) 140 160 180 250 300 550 測量與瞄準系統 攝影機:彩色1/3"CCD攝影機變焦物鏡倍率: 0.7~4.5X 視頻總倍率:25~225X物方視場 : 7~1.1mm 工作距離 : 108mm Z軸升降:165 mm 數顯分辨率 : 1μm X.Y坐標測量示值誤差≤（3+L/200)μm 照明:表面光源與透射光源均用LED ,亮度可調電源: 220V(AC) , 50HZ , 30W 測量軟件：標備自動測量軟件，可自動尋邊、去毛刺，可測點、線、圓、圓心距、角度、擺正等功能。 圓度儀選擇|圓柱度儀價格|輪廓度儀價格|粗糙度儀價格|一鍵測量儀價格|光學測量方案價格|測量自動化系統價格|測量投影儀價格|全自動影像測量儀價格|二次元價格|三次元測量儀價格|恒溫恒濕箱|冷熱沖擊試驗箱價格|烤箱價格|服務器SAG平面度測量儀價格|絲錐尺寸自動測量儀價格
