- 影像測量儀
-
-

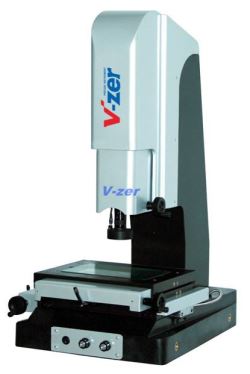

手動二次元影像測量儀
產品型號：V-zer 2010M/N/A
二次元測量儀，影像測量儀適用于以二維測量為目的的一切應用領域，在機械、電子、儀表、塑膠等行業被使用。
儀器特點：
（1）高精度花崗巖底座，立柱及工作臺面保證極高的穩定性及剛性；
（2）精密級V型導軌，保證擁有極高的機械精度；
（3）靈敏可靠，并可快速移動；
（4）高品質光學系統和高分辨率CCD，確保擁有高品質的測量畫面；
（5）LED環形表面光源，表面光可升降，實現大角度照明；
（6）精密光學尺，分辨率為0.001mm，重復精密度為0.001mm；
（7）專業測量軟件,功能強大操作簡便；
（8）可選配RENISHAW或TASA接觸式探頭實現三維尺寸量測。
儀器測量功能：
新建文件、打開文件、保存文件、系統校正、測量線段長度、測量距離、測量圓、弧及兩圓偏心、畫線、圓、弧及線段之間垂直線、水平線、標注尺寸、自動尋邊。測量方便、繪圖簡單、精確度高、易學易懂、其軟件提供了多種輸出格式、將大量的測量數據以WORD、EXCEL格式做出統計報告進行分析、AUTOCAD中進行工程圖的設計。操作者對測量數據一目了然，大大提高工作效力。
查看大圖- 產品介紹
- 相關產品
- 二次元測量儀，影像測量儀適用于以二維測量為目的的一切應用領域，在機械、電子、儀表、塑膠等行業被使用。
儀器特點：
（1）高精度花崗巖底座，立柱及工作臺面保證極高的穩定性及剛性；
（2）精密級V型導軌，保證擁有極高的機械精度；
（3）靈敏可靠，并可快速移動；
（4）高品質光學系統和高分辨率CCD，確保擁有高品質的測量畫面；
（5）LED環形表面光源，表面光可升降，實現大角度照明；
（6）精密光學尺，分辨率為0.001mm，重復精密度為0.001mm；
（7）專業測量軟件,功能強大操作簡便；
（8）可選配RENISHAW或TASA接觸式探頭實現三維尺寸量測。
儀器測量功能：
新建文件、打開文件、保存文件、系統校正、測量線段長度、測量距離、測量圓、弧及兩圓偏心、畫線、圓、弧及線段之間垂直線、水平線、標注尺寸、自動尋邊。測量方便、繪圖簡單、精確度高、易學易懂、其軟件提供了多種輸出格式、將大量的測量數據以WORD、EXCEL格式做出統計報告進行分析、AUTOCAD中進行工程圖的設計。操作者對測量數據一目了然，大大提高工作效力。產品詳細介紹
儀 器 型 號 V-zer 2010M/N/A 工作臺 大理石臺尺寸 356×266 玻璃臺尺寸 260×160 測量行程 200(X)×100(Y) Z軸調焦行程 150 測量與瞄準系統 攝像機（CCD）彩色1/2″ SONY芯片組 41萬像素 變焦物鏡倍率:0.7-4.5X 工作距離:90mm 視頻放大倍率:30-225X 顯示分辨率:0.001mm 專用測量軟件 示值誤差 X.Y≤(3+L/200)um Z≤(4+L/150)um(L為被測長度單位:mm) 照明系統 表面光源及透射光源均為LED，亮度可調。 外形尺寸 (長×寬×高) 650×485×930 儀器重量 150 儀器電源 220V（AC） 50HZ 注：M－手動 N－電動 A－全自動
本公司儀器所需的電腦推薦配置序號 名 稱 型 號 1 CPU P4 –2.0G以上 2 內存 512M 3 主板 華碩845D 4 顯示 TNT2 32M顯存以上 5 硬盤 40G 6 光驅 52速 7 系統 Windows 2000或Windows XP 8 顯示器 17〃彩色顯示器在32位真彩下可刷75HZ(1024*768) 9 鍵盤 Windows鍵 10 鼠標 3D 圓度儀選擇|圓柱度儀價格|輪廓度儀價格|粗糙度儀價格|一鍵測量儀價格|光學測量方案價格|測量自動化系統價格|測量投影儀價格|全自動影像測量儀價格|二次元價格|三次元測量儀價格|恒溫恒濕箱|冷熱沖擊試驗箱價格|烤箱價格|服務器SAG平面度測量儀價格|絲錐尺寸自動測量儀價格
