- 圓柱度測量儀
-
-

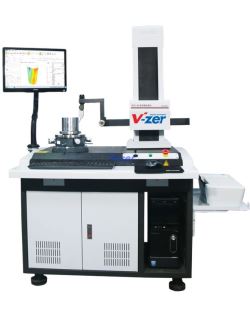

RS2600M4 圓柱度儀
產品型號：RS2600M4 圓柱度儀
測量范圍
承載：25kg最大測量直徑：280mm
最大檢測深度：100mm(最小內徑：30mm)
查看大圖- 產品介紹
- 相關產品
產品配置表
圓柱度儀系列 型號：RS2600M4 旋轉工作臺 旋轉精度 (0.04+6H/10000)μm 旋轉速度 4,6,8,10rpm 工作臺有效直徑 180mm 最大工件直徑（回轉直徑） 560mm 最大測量直徑 280mm 臺面最大承重 25Kg 垂直軸(Z軸) 垂直移動 480mm 最大檢測高度（離旋轉工作臺） 440mm 最大檢測深度 100mm(最小內徑：30mm) 直線度（窄范圍） 0.2μm/100mm 直線度（全范圍） 0.5μm/480mm 與主軸的平行度 2.5μm/480mm 立柱標尺 光柵尺（分辨率：0.0005mm） 水平臂(X軸) 水平移動 165mm 突出量 25mm 水平移動方式 電動 接觸方式 自接觸 測針測頭 測量范圍 ±300μm 測力 70-100mN 標準測針 紅寶石，Φ2mm 測量方向 雙方向 測針角度調整 ±45° 圓周采樣 采集器件 圓光柵 圓周采樣點數 8192點 數據分析項 圓柱度功能 2~15個截面，3種評價方式 圓柱度評估的參考基準 LSCY，MZCY，MICY，MCCY，OSCY 圓度評估的參考圓 LSC，MZC，MIC，MCC 直線度 垂直方向 跳動 徑向單跳動，徑向全跳動，軸向單跳動 同軸度 軸元素 錐度 直徑變化在傳感器量程范圍內 其它功能 同心度、壁厚差、單截面平面度、平行度 測量波段 1－15upr,1－50upr,1－150upr,1－500upr, 15-150upr, 15-500upr,50-500upr 缺口測量 有 糾修功能 立柱修正 有 立柱傾角修正 有 工件傾斜修正 有 選配件 計算機系統 標配PC機系統 輸出 標配A4幅打印機 三維調整臺 標配 精密卡盤 標配 校正標準件 標配 標準玻璃半球 標配無，可選配 產品特點
★ 最先進的補償算法，對Ｚ軸精度進行補償。
★ 可測量錐形柱體的錐度（小錐體）。
★ 氣浮運動軸系，精度保持長。
★ 各軸系采用進口精密光柵計數。
★ 關鍵件采用特殊去應力合金材料及特殊的去應力處理工藝，精度保持長久。
★ 高精度采集控制系統，控制系統所有電路按軍品標準設計、生產及驗收。
★ 能在20±2℃的溫度區間內穩定工作。
★ 軟件自主研發，模塊化設計使用戶維護成本降至最低。
★ 配置靈活，可據根用戶要求配置。
產品簡介
RS系列圓度儀測量原理同圓度儀；功能包含圓度儀功能；各軸系采用進口精密光柵計數
測量功能
圓柱度、圓度、直線度、徑向單跳動、徑向全跳動、軸向單跳動、同軸度、錐度、平行度、壁厚差、同心度、平面度
應用行業
機械行業、汽配行業、軸承行業、電機行業、大專院校及計量等
