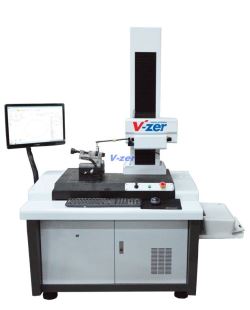

SP3300 輪廓儀
產品型號：SP3300 輪廓儀
基本參數
X向量程：150mm
X軸分辨率：0.05μm
X軸指示精度：±（1.5+2L/100)μm
Z向量程：24mm
Z軸分辨率：0.02μm
Z指示精度：±（2+|2H|/24)μm
查看大圖- 產品介紹
- 相關產品
產品配置表
輪廓儀系列 型號：SP3300 X1軸 X1軸測量范圍 150mm X1軸分辨率 0.05μm X1軸檢測方法 莫爾光柵 X1軸驅動速度 0.1 0.2,0.5,1mm/s 自定義 X1軸測量方向 向后 X1軸直線度 1.2μm/100mm X1軸指示精度 ±（1.5+2L/100)μm Z1軸 Z1軸測量范圍 24mm Z1軸分辨率 0.02μm Z1軸檢測方法 光柵傳感器 Z1軸指示精度 ±（2+|2H|/24)μm Z1軸測針上/下運動 弧形運動 Z1軸測針方向 向上/向下 Z1軸測針抬起 自動 Z1軸測針接觸 自接觸 Z1軸測針針尖 25μm硬質合金針尖 Ｚ立柱 行程 400mm 方式 立柱隨動 光柵分辨率 0.05μm 光柵類型 反射式 夾具 綜合平臺 Ｙ向調整、轉角調整 平口鉗 ４寸正弦 基礎工作平臺 材質 天然大理石 尺寸 740*545*95 自重 ≧98.5kg 儀器抗振架子 材質 鍍鋅板 尺寸 1040*754*726 自重 ≧158kg 測臂 長度 200mm 直徑 8mm 測針 類型 單切面 長度 32mm 直徑 4mm *粗糙度 可選裝粗糙度測量模塊 *CNC功能 可選裝XY工作平臺、X加長平臺、轉角平臺、自動調整平
產品特點
★ 高性能、高配置輪廓測量一體機。部分型號增加了立柱隨動功能，自動標注、間斷測量。
★ Z1軸采用高精度數字式線性傳感器，測量范圍大、精度高、穩定。
★ 采用高速并行數據采集單元，硬件觸發、硬件高速采樣，無延時。足夠密集的數據源及穩定的數據源
★ 為后期的數據處理、計算提供最有力的保障。
★ 大量程設計，杠桿比僅為1：2.2，最大限度保持了傳感器的原有精度。
★ Z軸傳感器整體結構無任何彈性元件，從而保證無論測針處于均任何位置測力是衡定的。
★ 軟件自主研發，標注、操作方式與CAD一致，軟件功能強大，有自動抬起、自動回退及捕捉功能。
★ 對測針進行補償。
★ 擬合數據自動保存，便于多次標注
★ 出廠經激光干涉儀校正。
應用行業
機械加工、汽車、摩托車、精密五金、精密工具、刀具、模具、光學元件等行業，適用于科研院所、大專院校、計量機構和企業計量室、車間
產品簡介
輪廓儀測量原理為直角坐標測量法，即通過X軸、Z軸傳感器，測繪出被測零件的表面輪廓的坐標點，通過電器組件，將傳感器所測量的坐標點數據傳輸到上位PC機，軟件對所采集的原始坐標數據進行數學運算處理，標注所需的工程測量項目。
測量項目
各種類型工件表面的線要素、點要素，點與點的距離、線與線的距離，各要素的位置度包括：距離、平行度、垂直度、角度、槽深、槽寬、半徑，可進行直線度分析，凸度分析、輪廓度分析。
應用行業
機械加工、汽車、摩托車、精密五金、精密工具、刀具、模具、光學元件等行業，適用于科研院所、大專院校、計量機構和企業計量室、車間
