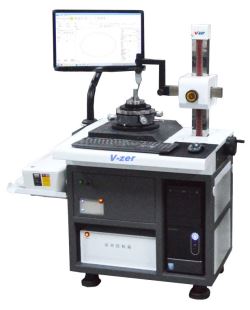

實惠型RA16V型圓度儀
產品型號：RA16V
RA16V型實惠型圓度儀采用高剛性精密氣浮軸承為測量基準，精度高，壽命長；電氣控制系統采用模塊化、高精度數據采集處理系統，精度高，故障率低，且維護簡易。
查看大圖- 產品介紹
- 相關產品
技術特點
◆ 高精度小臺式圓度儀，一體式設計，節省空間
◆ 采用氣浮主軸，精度保持更持久，穩定性好。
◆ 軟件自主研發，模塊化設計使用戶維護成本降至最低
◆ PC配置靈活，可根據用戶要求配置
◆ 軟件輔助調心調平，提高效率，節省時間
◆標準報表設有各種評定方式，測試報告欄中參數可根據需要進行添加和刪除
◆ 測量結果可選擇ISO統計報表或ISO標準報表。
◆ 可選配換向器模塊
◆軟件支持中文、英文，且支持XP、win7、win8系統。
測量能力
評價項目: 圓度、同軸度、同心度、平面度、徑向跳動
分析能力:
頻譜分析、缺口/毛刺自動剔除、波形分析
圓度評定方式（4種）: 最小區域法、最小二乘法、最小外接圓法、最大內切圓
圓度濾波檔位:1-15upr,1-50upr,1-150upr,1-250upr,1-500upr,15-100upr,15-500upr,2-15upr
濾波形式: 高斯（ISO標準）
技術規格
項目
參數
旋轉工作臺
工作臺軸承類型
氣浮軸承
工作臺回轉精度
(0.05+6H/10000)μm
工作臺回轉速度
6rpm
調整臺直徑
150mm
工作臺臺面承重
15kg
回轉直徑
320mm
工作臺最大測量直徑
200mm
工作臺最小測量內徑
可選配1mm測針
立柱（Z軸）
Z軸立柱行程
220mm
Z軸最大檢測深度
100mm(最小內徑：30mm)
水平臂（X軸）
X軸水平移動
100mm
X軸突出量
25mm
檢測器
檢測器采集器件
圓光柵
檢測器圓周采樣點數
4096點
檢測器傳感器類型
電感傳感器
檢測器傳感器量程
±300μm
檢測器傳感器分辨率
0.01μm
選配件
測針
測力：70-100mN Φ2*20
測針規格：RENISHAW 紅寶石，Φ2*10
測針方向：雙方向
測針角度調整：±45°
計算機系統
標配PC機系統
輸出
HP彩噴
三維調整臺
調心：±3mm 調平：±2°
精密卡盤
3號卡盤
校正標準件
缺口標準件
儀器配置主機部分：
基礎工作臺 1套
立柱 1套
橫向 1套
三維調整臺 1套
電感箱 1套
運控控制箱 1套
過濾器 1套
油水分離器 1件
工具箱 1套
配件部分：
傳感器 1個
測針 1支
卡盤 1個
定標塊 1個
計算機硬件：
電腦 1套
打印機 1臺
運動控制卡 1張
A/D卡 1張
軟件部分： 測量軟件 1份
運控控制驅動備份 1份
A/D卡驅動備份 1份
軟件說明書 1份
使用環境
振源：無大振源
電源：AC 220V±10% 50Hz 單獨地線
溫度：現場溫度：12℃—26℃ 理想溫度20±2℃
相對濕度：＜85%
氣源：空壓機氣源壓力：0.5-0.8Mpa
空壓機氣源流量：≧0.2m3/min
儀器入口空氣壓力露點≤10℃
油霧濃度≤0.5mg/m3、固態物≤3um
固態顆粒含量：≤5mg/m3
