為了不斷提高產品質量和生產效率，工件表面缺陷在線自動檢測技術在生產過程中顯得日益重要。傳統的產品表面質量檢測主要采用人工檢測的方法。人工檢測不僅工作量大，而且易受檢測人員主觀因素的影響，容易對產品表面缺陷造成漏檢，尤其是變形較小、畸變不大的夾雜缺陷漏檢，極大降低了產品的表面質量，從而不能夠保證檢測的效率與精度。近年來，迅速發展的以圖像處理技術為基礎的機器視覺技術恰恰可以解決這一問題。
針對工件表面的多種缺陷，維視圖像今天為大家介紹一套基于機器視覺的對工件表面缺陷進行實時在線、無損傷的自動檢測系統方案。

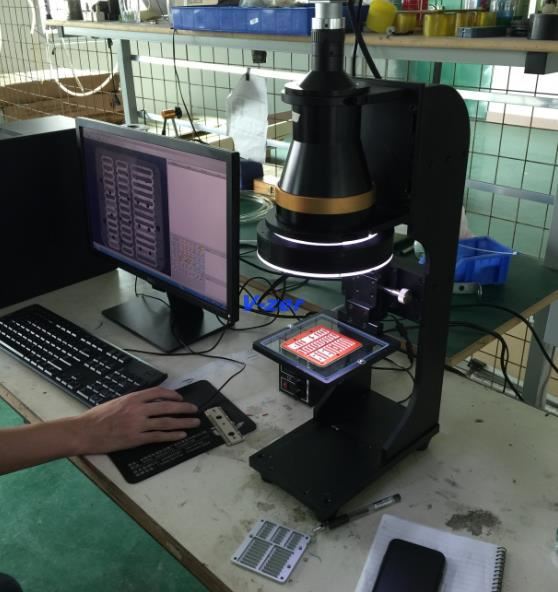

本系統是由CCD工業攝像頭、高清鏡頭、照明系統及圖像處理軟件等部件組成。其工作過程是：首先將工件送到采集視場內；然后由成像系統將圖像采集到計算機內部；運用圖像處理軟件對采集到的原始圖像進行預處理以改善圖像質量，從中提取感興趣的特征量；最后運用模式識別技術對取到的特征量進行分類整理以完成系統的檢測。

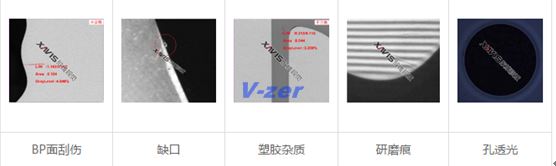

基于機器視覺技術的缺陷檢測系統，由于其非接觸檢測測量，具有較高的準確度、較寬的光譜響應范圍，可長時間穩定工作，節省大量勞動力資源，極大地提高了工作效率。此系統可對工件表面的斑點、凹坑、劃痕、色差、缺損等缺陷進行檢測。不僅從根本上解決人工檢測效率低、精度低的問題，同時，還可以降低原材料消耗、能耗和人力成本。此系統還可以推廣到其他需要表面質量檢測的行業中，如印刷、包裝等行業，因此具有重要的實際應用價值和現實意義。
下面分別介紹系統的各部分的組成及特點。
一、CCD工業攝像頭
為保證圖像效果和檢測精度，此系統可選用高分辨的工業CCD攝像頭，針對不同的工件尺寸和要求，CCD分辨率也可稍作調整，MV-EM系列千兆網工業相機包含常用的多種分辨率，可供系統選擇。其中，MV-EM510M是高精度檢測系統最為青睞的產品之一。
二、高清鏡頭
為配合高分辨率CCD工業攝像頭，我們選用百萬像素級高清鏡頭。當然，與500萬CCD相機更為搭配的非500萬像素高清鏡頭莫屬了。
三、照明系統
工件材質一般比較多樣化，如普通的無反光材質工件，我們通常可選用環形LED光源以節省成本。但是，對于金屬等高反光材質的工件，我們就必須在光源的選擇上下點功夫了，針對不同尺寸和外形，低角度環形光源、同軸光源和漫反射圓頂光源都可能是明智之選，這一般需要我們現場的測試來決定，而光源將對采集到的圖像通常有決定性的作用。維視圖像AFT系列包含環形光、條形光、背光、同軸光和漫反射光等多種LED光源，無論針對哪一類工件的檢測，我們都能給出合適的照明系統。
四、圖象處理軟件
對于自動化的檢測系統，僅僅采集出來圖像是遠遠不夠的，我們需要的是最后的檢測結果，而這個工作就需要圖像處理軟件來完成了。SVDS智能視覺缺陷檢測系統軟件是維視圖像公司多年缺陷檢測項目成功經驗的創新產品結晶，是傳統機器視覺缺陷檢測的更高發展。其簡化了缺陷檢測的復雜性，降低了操作人員要求（一鍵式檢測），具有較高的適用性，可以適用與多種缺陷檢測。
