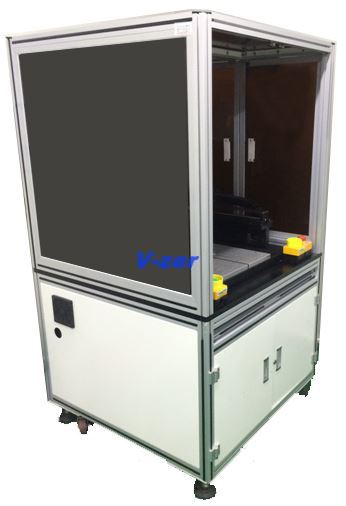

CCD尺寸測量系統
線陣CCD由一系列等距離光電二極管構成，當目標成像在CCD光敏面上時，相應的像元上將獲得一系列的光電脈沖輸出。由于光電二極管的尺寸在制作時就已經確定，所以輸出脈沖的個數就代表著目標尺寸的大小，為了確定光學系統對測量尺寸的影響，通常用一個已經 精確標定過的樣品進行校正，也就是將標準樣品經過光學系統成像在線陣CCD上，根據所占像元的數目求得該系統每一像元所對應目標尺寸的大小，再用同一系統測量未知目標時，即可根據輸出信號像元的數目(脈沖個數)來確定待測目標的尺寸。系統原理如上圖所示，被測件經過光源均勻照明后，由光學系統按一定倍率成像在CCD的光敏面上，影像反映了被測件的尺寸，CCD器件把光敏面上工件影像的光學信息轉換成與光強成正比的電荷量，用一定頻率的時序脈沖驅動CCD，在CCD輸出端獲得被測件的視頻信號。CCD轉移脈沖、復位脈沖、視頻信號和二值化信號的輸出波形如下圖所示。視頻信號中每一個離散電壓信號的大小對應著該光敏元所接收光強的強弱，信號輸出的時序則對應光敏區位置的順序。對視頻信號進行二值化處理后，得到矩形波的寬度即與被測工件的一維尺寸成正比。再用單片機系統對矩形波進行處理，即可顯示被測件的尺寸大小。
