1、功能介紹

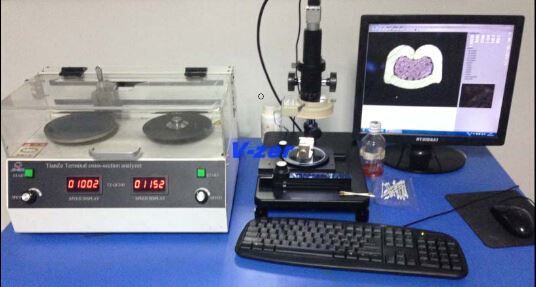

線束端子斷面分析儀是針對線束端子產品而專門研發的一款精密檢測分析設備。整套分析儀由端子切割、研磨系統、腐蝕清洗、斷面圖像采集系統、線束端子圖片測量分析系統等單元組成。檢測人員可在3～5分鐘內完成一個線束端子斷面的處理分析，極大地提高了線束端子斷面檢測的速度。簡易的操作、高質量的圖像采集系統、精確的測量分析為您的生產保駕護航。極大地提高了線束端子斷面檢測的速度。簡易的操作、高質量的圖像采集系統、精確的測量分析為您的生產保駕護航。

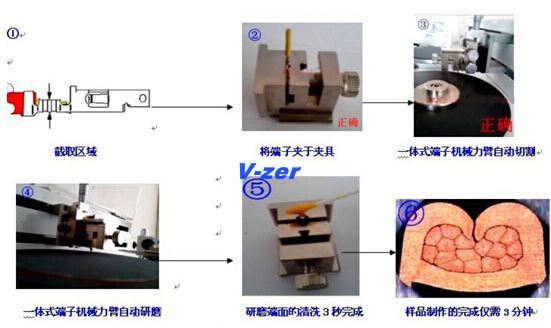

2、分析產品的特征
■樣品制作方便，不用樹脂凝固
本系統制作一個樣品只用 3～5 分鐘，為您節省了大量的時間，提高了工作效率。
傳統的樹脂凝固法是將樣品先樹脂固化、樹脂切斷、粗磨、研磨。做一個樣品要花數小時，而且會影響測量精度。
■專用夾具適合各種尺寸的端子
新開發的夾具可適合各種型號的端子。切割研磨時不用擔心咬線牙變形或芯線飛出。也不需要特殊的技能，誰都可以輕易的操作。整個操作簡單方便，大大地提高了工作效率。
■高性能顯微鏡和專用分析軟件可精確測量長度、計算面積、壓縮比

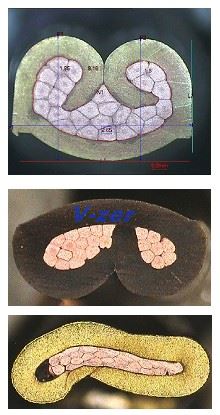

本顯微鏡系統在觀察物體時能產生正立的三維空間像，立體感強，成像清晰和寬闊，具有較長的工作距離；高質量光學系統與高分辨率攝像頭的完美組合，能夠在計算機屏幕上產生放大倍數從10倍到400倍的高清晰圖像，即使是粗大的或極細的線束端子也能清晰地完美顯示出來；高精度線束端子圖片測量分析軟件可瞬時測定線束端子的各種數據，包括：寬度CW，高度CH及面積從而得到壓縮比。最大倍率下的測量精度為1～2μm。
3、顯微鏡技術參數
a.視頻總倍率：40~300X(選購大物鏡可達：40X~400X)
b.工作距離：100mm
c.成像系統：專業CCD高清成像系統
d.工作電源：AC 220V, 50Hz/60Hz
二、切割及腐蝕部分
■切割/研磨部分
1.切割直徑：0.3~6mm(可定制)
2.切割速度：0~3000轉/分(可調速)
3.研磨速度：0~3000轉/分(可調速)
4.金相砂紙：1200目或2000目
■腐蝕部分
1.專用線束端子斷面腐蝕液
2.腐蝕時間：5~10秒
三、端子斷面分析測量軟件
專業的端子截面分析測量軟件，可以簡便快捷的獲取以下測試數據，并且可以自動生成測試報告。
1.端子沖壓寬度：C/W
2.端子沖壓寬度：C/H
3.端子壓著后截面積尺寸，并自動計算端子壓縮比例：C/R
4.芯線數量
照明光源：全白光源LED燈(亮度可調)
