粗糙度儀測量原理

探針在被測工件上掃描由工件表面輪廓不平而形成上下位移，使傳感器中磁回路間隙改變導致電感變化，形成微弱訊號。傳感器輸出的微弱訊號經放大、鑒相后，經過低通濾器及根據高斯濾波器特性而設計的長波段濾波網絡，輸出模擬訊號分成二路，R參數；輪廓參數分別由數據采樣卡內的16位A/D轉換處理，形成數字信息，經PC運算處理顯示。

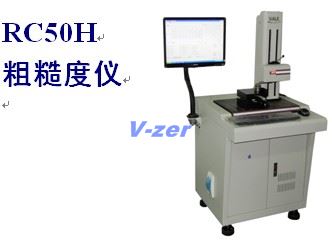

RC50H儀器概述

1. 評價項目:

    Ra、Rt、Rp、Rpm、Rz(jis)、RZ(DIN)、RZ（Ry（jis））、R3z、Rv、R3z、Rs、Rsm、Rc、Rsk、Rk、Rmax、Rpk、Mr1、Mr2、Rdc、R

1. 儀器參數

  u 最大測量長度: 25mm

  u 直線度測量精度:  0.4μm

  u 濾波器:  高斯(Gaussian)濾波器（ISO11562:1996），RC濾波器

  u 截止波長: 0.25，0.8，2.5

  u 測量重復性:  4%

  u 相對示值誤差: ±4%

  u 測量長度:  λc ╳3、4、5、6、7（1.0-17.5mm）

  u 測量范圍:   640μm

    u 分辨率 ：  0.001μm

  u 測量速度：  0.1mm/s，0.32mm/s，0.5mm/s

  u 返回速度：  1mm/s（自動）

  u 測量方式：傳感器移動式

  u 主機重量：約200Kg

  u 主機尺寸：長（1800mm）х寬(800mm)х高 (1300mm)

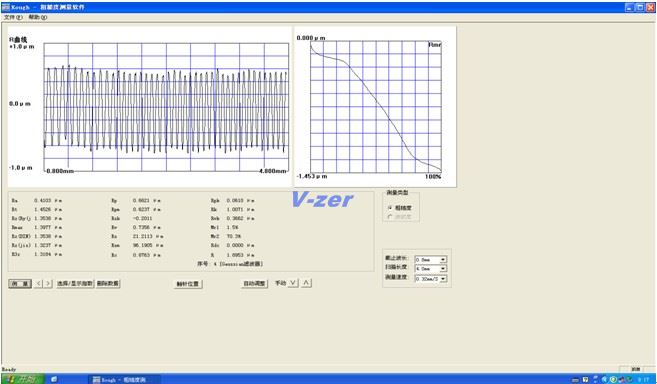

1. 軟件界面
