特性
Z 軸掃描: 對音叉運用共焦原理，實現高精度測量。 X 軸掃描: 振蕩模塊產生巨大的掃描區域。實現更高的測量穩定性。
- 高精度表面掃描方式
- 0.3 μm 的出色分辨率
- 快速輕松的設置功能
- 適用于各種應用的多種測量模式
-

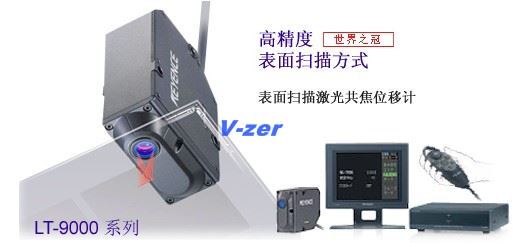

高精度表面掃描方式
高精度表面掃描方式可測量各類目標
世界之冠 2 軸掃描
音叉模塊和振蕩模塊組合在一起，產生表面掃描激光。高級位移和輪廓測量方式因此而誕生，絲毫不受目標顏色和角度的影響。
垂直: Z 軸掃描
對音叉運用共焦原理，實現高精度測量。
水平: X 軸掃描
振蕩模塊產生巨大的掃描區域。實現更高的測量穩定性。
-
-
-
-
-
-
-
-
-
小部分接收光穿過小孔。
-
所有接收光都穿過小孔。
X 軸掃描
大范圍掃描功能增強了測量的穩定性和多樣性
大范圍掃描實現各種測量
搖動元件的橫向掃描方式，追求用途和穩定性的表現。
可根據應用調整掃描
可根據應用和目標表面狀況自由更改激光束的掃描寬度。此外，還可通過計算掃描數據確保高度穩定的位移測量。
Z 軸掃描
0.3 μm 的出色分辨率實現高精度應用
0.3 μm 的出色分辨率實現高精度應用
高精度測量方式使用共焦原理和音叉
激光束穿過依靠音叉快速上下振動的物鏡聚集在目標表面。從目標表面反射的光束匯集在小孔處，隨后進入感光元件。通過測量光線進入感光元件時物鏡的確切位置，就可以確定目標高度。傳感器精確測量目標表面的距離，不受目標材質、顏色或角度的影響。
共軸光學系統改善了測量性能
因同軸方式實現了高性能檢測
長距離型
長距離型讓安裝更靈活
長距離型, LT-9031M
? 高達 30 mm 的長距離
? -1 至 +1 mm 的測量范圍
? 7 μm 的最小光點
? 0.3 μm 的分辨率
- 距離比較
-
LT-9031M 距離幾乎為 LT-9011M 的 5 倍，從而增加了安裝時的靈活性。
產品應用實例
微小的物體
為自動化和傳感應用提供無與倫比的性能。
引線接合檢查
引線接合高度
LT -9000 系列表面掃描激光共焦位移計可用于找尋引線接合器調整不精確或故障造成的焊接不足。其顯示器屏幕可以顯示放大 85 倍的圖像，因此可以輕松進行目標定位。它采用了世界首創的高精度表面掃描方法，最小光點直徑可達 2 E m，即使是細導線也能使用該方法實現可靠測量。
表面狀況檢查
金剛石刀具表面輪廓
LT-9000 系列表面掃描激光共焦位移計可用于檢查切割晶片的金剛石刀具表面狀況，并控制金剛石層表面的粗糙度。測量分辨率為 0.3 μm，測量結果則可參照顯示器屏幕上的輪廓波形得出。它采用了世界首創的高精度表面掃描方法，可確保精確測量刀具表面的輪廓。
刻印深度檢查
測量塑料上的字符刻印深度
LT-9000 系列表面掃描激光共焦位移計可用于測量 IC 塑料模具上用于顯示批號或其他數據，由激光刻印機刻印的字符深度。操作員可以觀察顯示器上放大 85 倍的圖像，并以 0.3 μm 的測量分辨率對目標進行測量。移動載物臺使其能測量刻印的深度和寬度。測量分辨率為 0.3 μm，測量結果則可參照顯示器屏幕上的輪廓波形得出。它采用了世界首創的高精度表面掃描方法，可確保精確測量刀具表面的輪廓。
蝕刻深度檢查
測量晶片蝕刻深度
LT-9000 系列表面掃描激光共焦位移計可用于檢查在晶片上形成圖案的蝕刻的進度。以 0.3 μm 的分辨率獲得的測量數據可在顯示器屏幕上顯示為輪廓波形。蝕刻深度或表面輪廓都可以輕松測量得出。它采用了世界首創的高精度表面掃描方法，即便是潮濕目標也能精確測量。
刻痕深度檢查
測量拉片的刻痕深度
LT- 9000 系列表面掃描激光共焦位移計可用于精確測量易拉罐上用于刻出拉環的凹槽輪廓。即使是用于反射度高的目標，也可保持測量的穩定性。操作員可以觀察顯示器上放大 85 倍的圖像，并以 0.3 μm 的測量分辨率對目標進行測量。移動載物臺使其能測量刻痕的深度和寬度。測量分辨率為 0.3 μm，測量結果則可參照顯示器屏幕上的輪廓波形得出。它采用了世界首創
