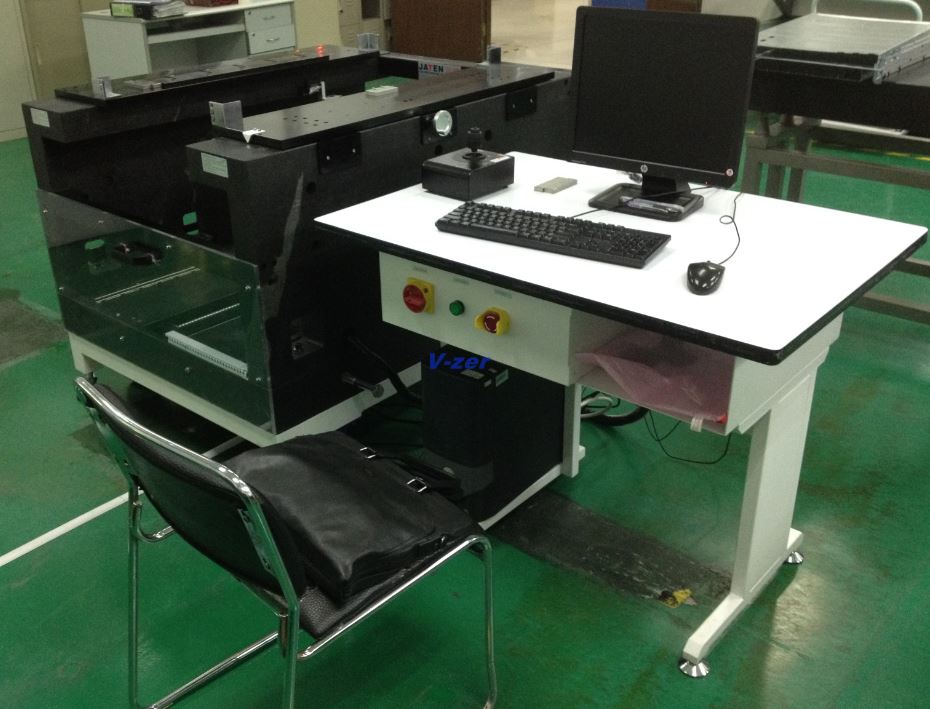

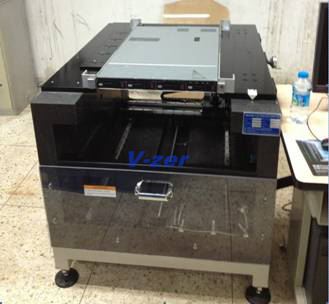

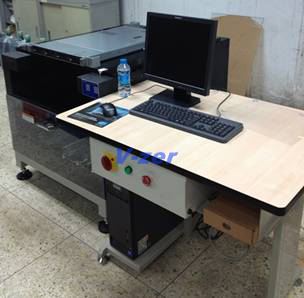

服務器的SAG&BOW自動檢測儀也稱 Server SAG&BOW Automatic detecting instrument.是我司針對Server 特制的一款檢測儀器.

可快速測量Server的SAG或BOW的平面度,為廠家大大節省測量時間.

1.量測儀器可量測范圍：1U~8U Server底部平面度. 并能輸出數據.

2.量測儀器的量測方式能滿足上機柜與非上機柜兩種方式。 （機柜架用可拆換的四立柱形式, 以貴司提供之標準規格，設計一個機位,暫定1M間距）

3.非上機柜形式要求滿足產品寬度范圍：430---455mm(注：儀器之產品放置位寬度能伸縮)。

4.最大有效量測長度800mm.有效量測寬度為430---455mm.

主機外型尺寸:約 高908MM  寬 :970MM  長: 1218MM

電腦桌尺寸:長:1000MM  寬 :700MM 高768MM

5.平面度量測精度： +/-0.05mm， 位置精度+/-0.1mm

6.激光頭上下調動范圍兼顧1U與8U的量測, 要求≧220mm（使用2根固定桿）

7.安裝一個激光頭，在行程范圍內可依預先設置點自動取點。 （利用伺服馬達控制行程，激光取點,軟件計算四角四點形成虛擬平面，再計算單點與平面距離得出數據）

8.激光頭測量范圍: +/-10mm。激光傳感器為日本進口.

9.機器前后使用亞克力板封口。

10.機器兩立柱打兩排孔，放置產品前可插入三根橫梁，測試時再取出。

11.制作一布藝防塵罩，不使用時可以罩上防塵。

12.測試軟件一套。

13.增加搖桿控制系統，方便操作對位。

14.馬達為日本松下伺服電機。

15.X軸為直接連軸器帶動

 確保平面度測量數據精度在±0.05mm以內。（以我司提供的大理平板為標準。大理石平板經過計量單位計量。精度檢驗方法：將大理石平板放置在兩立柱上，再用激光歸零掃描，數據在±0.05mm以內）

軟件主要功能:三點建平面,四點建平面,報告輸出,公差判斷,延時測量,重復測量,編程測量,自動回位,雙重保護等.
