一、企業簡介

東莞威哲精密儀器有限公司（DONG GUAN V-Zer INSTRUMENT CO.,LTD)，專注于機器視覺系統和工業自動化設備領域，是一家集研發、銷售、維修、技術服務的高新技術企業。公司提供工業數字成像系統核心技術的應用方案，研發生產圖像采集卡、工業相機、工業智能相機、嵌入式圖像平臺、機器視覺圖像處理軟件。根據客戶特殊要求專門開發的機器視覺產品和設備，制造出性價比優良的產品。公司為用戶提供完善、強大的二次開發和處理能力的最佳方案。 產品范圍涉及包裝印刷、電子、紡織、汽車制造、煙草、半導體、醫療制藥、現代物流、交通安防等多個領域。

    威哲精密始終堅持以科技創新、服務為向導，并匯集了一大批電子、機械、計算機以及圖像處理等方面的資深科研人員，在工業自動化等領域具有豐富的知識和開發設計經驗。因此，公司以高水平的解決方案與服務贏得廣大新老客戶的支持與信任，讓公司逐步發展為行業內領軍企業。

    為滿足客戶對特殊規格和特性的需求，我們可量身為您定制機器視覺圖像采集產品和各種自動化視覺領域的軟硬件系統，并為您提供一站式顧問服務，使您更簡單、更快速的建立自己的自動化視覺應用系統。

 一、儀器參數功能

檢測對象：背光板

快速檢測背光板鐵件平面度，具有較高的檢測效率。

1. 可測范圍:直徑300MM*200MM 內

2. 檢測線速:1.5S/點 左右

3. 檢測區域：產品正方平面

4. 軟件功能:可設定檢測位置,自動擬合平面,數據輸出,上下限設定產品NG報警,產品高度測量.

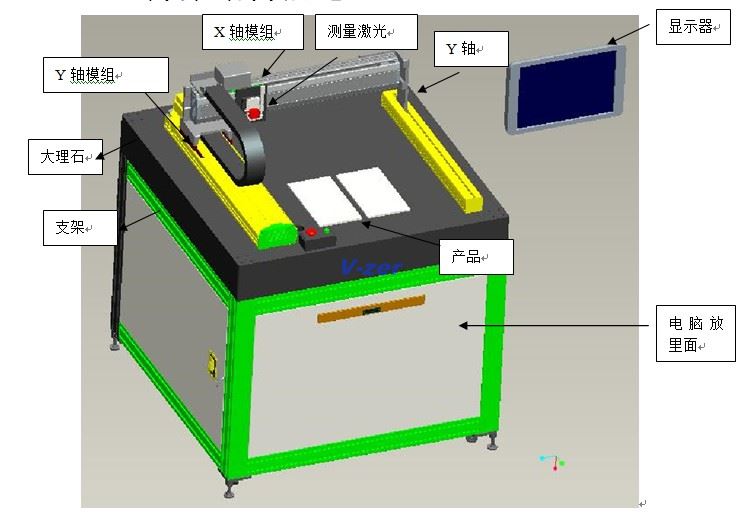

二、方案結構描述

檢測原理及說明：

檢測儀結構主要由高精度X/Y軸模組、伺 服電機、大理石基臺、日本進口激光、運動控制卡、電腦、測量軟件、支架構成.軟件可根據產品編輯測量程序,并保存.同類型產品后續只需要調入程序即可測量.方便操作的同時,對產線操作人員素質要求不高.機臺根據產品大小可放置1-3個產品，在測量一個產品時,可更換另外的產品,節省測量時間.測量完成后,軟件自動擬合平面,計算平面度,數據導出表格.

三、檢測儀參數

 1.測量行程:300*200MM

2.整機測量精度: ± 0.02mm   測量重復精度: 0.005μm

3.機器外觀尺寸約:650*650*1200MM

4.測量速度約:1.5S/點

我司承接更高精度的測量設備訂制。歡迎來電咨詢，技術負責人：13712365695何先生
