圓度的外形誤差只是表達一個外表外形,而跳動給這個外形劃定了一個基準即中心軸線。圓度是任一正截面上半徑差為某一數值的兩個齊心圓區域,它的現實尺寸不能走超越[chāoyuè]給定的尺寸公役規模,實效尺寸就是零件的最大實體尺寸,這就是通常所說的尺寸公役掌握外形誤差。而圓跳動是有基準軸線的,任一截面的圓外表位置在半徑差為某一數值的兩個齊心圓里,且圓心在基準軸線上,而圓度的圓心是變化的,圓度的實效界限[jièxiàn]是零件最大實體尺寸加上跳動公役。圓柱度是兩個齊心圓柱面,相當于圓度和直線度的組合。全跳動相當于在長度偏向上所有圓跳動的組合。在現實運用中往往采用相關原則中的最大實體原則來保證拆卸的交換性。
圓度:是指工件的橫截面接近理論圓的水平。測量對象為圓度儀。圓度即最泰半徑與最小半徑之差值。
圓跳動:被測要素繞基準軸線回轉一周時,由位置固定的指示器在給定偏向上測得的最大與最小讀數之差。
2、圓度測量方法
圓度測量有回轉軸法、三點法、兩點法、投影法和坐標法等方法。
圓度測量方法次要有回轉軸法、三點法、兩點法、投影法和坐標法、直接應用數據采集儀銜接百分表法。

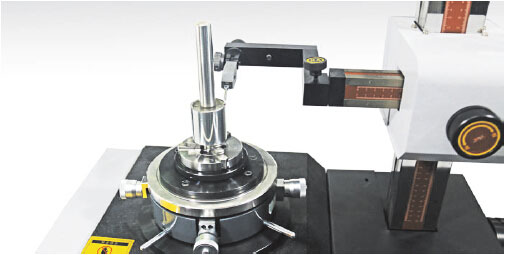

1、回轉軸法應用周詳軸系中的軸回轉一周所形成的圓軌跡(理想圓)與被測圓比力,兩圓半徑上的差值由電學式長度傳感器轉換為電旌旗燈號,經電路處置和電子計較機計較后由顯示儀表指示出圓度誤差,或由記載器記載出被測圓輪廓圖形。回轉軸法有傳感器回轉和工作臺回轉兩種方式。前者合用于高精度圓度測量,后者經常使用于測量小型工件。按回轉軸法設計的圓度測量對象稱為圓度儀。
2、三點法
常將被測工件置于V形塊中進行測量。測量時,使被測工件在V形塊中回轉一周,從測微儀(見比力儀)讀出最大示值和最小示值,兩示值差之半即為被測工件外圓的圓度誤差。此法合用于測量具有奇數棱邊外形誤差的外圓或內圓,經常使用2α角為90°、120°或72°、108°的兩塊V形塊分離測量。
3、兩點法
經常使用千分尺、比力儀等測量,以被測圓某一截面上各直徑間最大差值之半作為此截面的圓度誤差。此法適于測量具有偶數棱邊外形誤差的外圓或內圓。
4、投影法

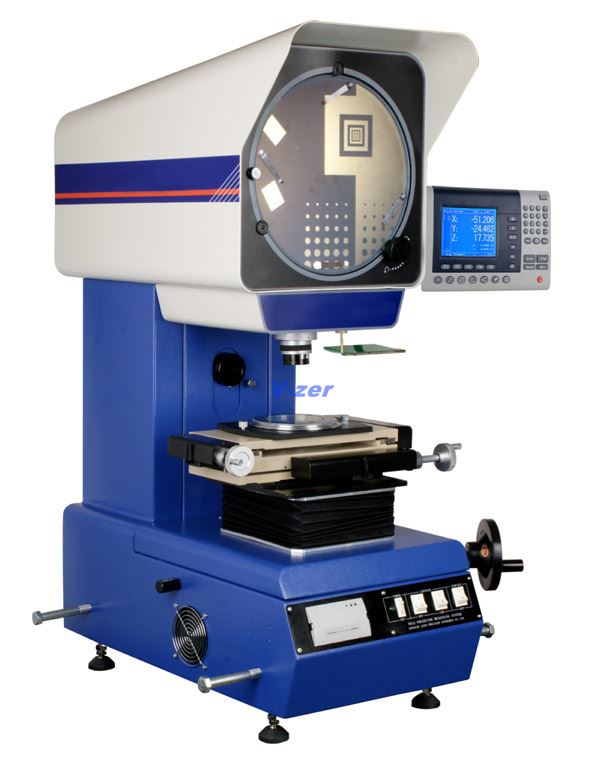

常在投影儀上測量,將被測圓的輪廓影像與繪制在投影屏上的南北極限齊心圓比力,從而獲得被測件的圓度誤差。此法合用于測量具有刃口形邊緣的小型工件。
5、坐標法一般在帶有電子計較機的三坐標測量機上測量。按預先選擇的直角坐標系統測量出被測圓上若干點的坐標值x、y,經由過程電子計較機按所選擇的圓度誤差評定方法計較出被測圓的圓度誤差。
6、應用數據采集儀銜接百分表法
測量儀器:偏擺儀、數據采集儀。
測量原理:數據采集儀會從百分表中自動讀取測量數據的最大值跟最小值,然后由數據采集儀軟件里的計較軟件自動計較出所測產物[chǎnwù]的圓度誤差。
三,圓跳動的測量方法
圓跳動分徑向端面和斜向三種。跳動的稱號是和測量相聯系的,測量時零件繞基準軸線回轉,測量用指示表的測頭接觸被測要素,回轉時指示表指針的跳動量就是圓跳動的數值。指示表測頭指在圓柱面上為徑向圓跳動,指在端面為端面圓跳動,垂直指向圓錐素線上為斜向圓跳動。
徑向圓跳動只是在某一橫剖面測量的跳動量,端面圓跳動只是在端面某一半徑上測量的跳動量。
